Plantilla para análisis del photogate

En este notebook, dejamos una plantilla para analizar datos tomados con el fotosensor o photogate, y digitalizados por el MotionDAQ.

Si se va a medir para muchas condiciones experimentales, es recomendable nombrar a los archivos con el nombre de la condición experimental. Por ejemplo, 101.5cm.txt, si se midió a una longitud de 101.5 cm.

En la sección Paso a paso, mostramos que hace cada linea de código con un ejemplo.

Acá, directamente importamos los paquetes y definimos funciones que encapsulan las distintas etapas del análisis de datos. De todas maneras, muchas lineas están comendatas.

from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd


def extrar_longitud(nombre: Path):
    """Extrae el valor de la longitud del nombre del archivo."""
    longitud = nombre.stem  # nombre del archivo sin extension
    longitud = longitud.removesuffix("cm")  # borra "cm" del final del nombre
    longitud = float(longitud)  # lo convierte a un número
    return longitud


def cargar_archivo_de_motionDAQ(nombre: Path):
    """Carga el archivo y devuelve un array de numpy,
    donde la primer columna corresponde al tiempo,
    y las demás al voltaje en cada canal.

    Para obtener un array con todas las columnas:
    >>> datos = cargar_archivo_de_motionDAQ("archivo1.txt")

    Si se sabe la cantidad de columnas,
    se pueden obtener por separado como:
    >>> col1, col2 = cargar_archivo_de_motionDAQ("archivo1.txt")
    """
    # Vamos a usar pandas para leer el archivo.
    # pandas añade ciertas cosas utiles sobre numpy,
    # pero no nos interesa ahora.
    data = pd.read_csv(
        nombre,
        skiprows=4,  # ignora las 4 primeras filas del archivo
        delimiter="\t",  # las columnas estan separadas por "tab"
        decimal=",",  # separador decimal de los números (en el archivo de texto)
        header=None,  # las columnas no tienen "titulo"
    )
    # extraemos el array de numpy subyacente (.values)
    # y lo transponemos (.T)
    return data.values.T


def encontrar_tiempos_de_saltos(tiempo, voltaje, *, umbral=2):
    """Encuentra los tiempos donde se produce un cambio de voltaje mayor al umbral."""
    diferencia_de_voltaje = np.diff(voltaje)
    saltos = np.abs(diferencia_de_voltaje) > umbral
    indices = np.nonzero(saltos)
    return tiempo[indices]


def calcular_periodos(tiempos, *, paso=4):
    """Calcula los periodos como diferencias de tiempos.

    Nota: el paso depende del experimento.
    En el caso de periodos del péndulo,
    el salto en voltaje correspondiente es uno cada 4.
    """
    periodos = tiempos[paso:] - tiempos[:-paso]
    return periodos

Buscando los archivos

Buscamos todos los archivos que terminan con .txt en la carpeta actual.

carpeta = Path()  # carpeta actual
archivos = list(carpeta.glob("*.txt"))  # lista de archivos que terminan con .txt

len(archivos)  # cuantos archivos encontró

2

Analizando un archivo

Graficar datos crudos

Cargamos el primer archivo, y graficamos la señal:

archivo = archivos[0]  # el primer archivo
t, v = cargar_archivo_de_motionDAQ(archivo)

plt.figure(figsize=(6, 2))
plt.xlabel("Tiempo [s]")
plt.ylabel("Voltaje [V]")
plt.plot(t, v)

[<matplotlib.lines.Line2D at 0x7f51e1817ee0>]

Es importante revisar los archivos, para asegurarse que no haya habido problemas al medir.

Cambio de voltaje

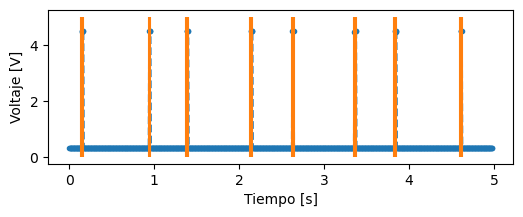

Vemos que tiempos encuentra en la señal:

archivo = archivos[0]  # el primer archivo
t, v = cargar_archivo_de_motionDAQ(archivo)
tiempos = encontrar_tiempos_de_saltos(t, v)


plt.figure(figsize=(6, 2))
plt.xlabel("Tiempo [s]")
plt.ylabel("Voltaje [V]")
plt.plot(t, v, ".--")
plt.vlines(tiempos, 0, 5, color="C1")  # lineas verticales

<matplotlib.collections.LineCollection at 0x7f51e16a49d0>

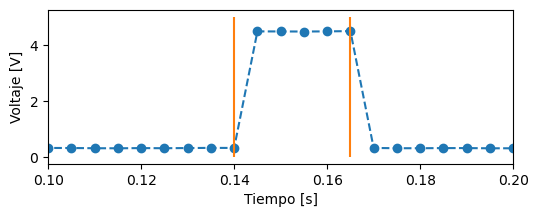

Si hacemos zoom a uno de los saltos:

plt.figure(figsize=(6, 2))
plt.xlabel("Tiempo [s]")
plt.ylabel("Voltaje [V]")
plt.plot(t, v, "o--")
plt.vlines(tiempos, 0, 5, color="C1")  # lineas verticales
plt.xlim(0.1, 0.2)  # zoom en el eje x

(0.1, 0.2)

Periodos

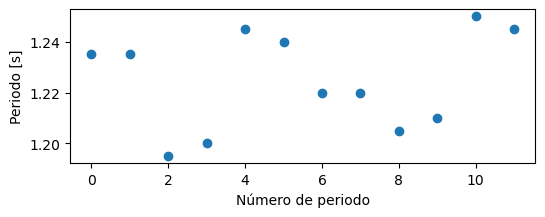

Veamos que periodos calcula para la señal:

archivo = archivos[0]  # el primer archivo
t, v = cargar_archivo_de_motionDAQ(archivo)
tiempos = encontrar_tiempos_de_saltos(t, v)
periodos = calcular_periodos(tiempos)


plt.figure(figsize=(6, 2))
plt.xlabel("Número de periodo")
plt.ylabel("Periodo [s]")
plt.plot(periodos, "o")

[<matplotlib.lines.Line2D at 0x7f51d95407c0>]

Para estos datos, es razonable calcular un periodo promedio.

Nota

Hay mejores formas de utilizar estos datos, pero probablemente exceda lo explicado cuando se realiza este experimento por primera vez.

np.mean(periodos)

1.2249999999999999

¿Qué error le asignaría a este promedio?

Analizando muchos archivos

Como nombramos cada archivo con la condición experimental:

archivos[0]  # el primer archivo

PosixPath('2cm.txt')

podemos extraerla de ahí:

extrar_longitud(archivos[0])

2.0

Esto nos facilita mucho al querer analizar muchas mediciones.

Por ejemplo, si resumimos los periodos en un promedio, podemos hacer una función que nos devuelva el periodo promedio y la longitud correspondiente.

def analisis(archivo):
    t, v = cargar_archivo_de_motionDAQ(archivo)
    tiempos = encontrar_tiempos_de_saltos(t, v)
    periodos = calcular_periodos(tiempos)
    periodo_promedio = np.mean(periodos)
    longitud = extrar_longitud(archivo)
    return longitud, periodo_promedio


analisis(archivos[0])

(2.0, 1.2249999999999999)

Y repetir esto para todos los archivos:

longitudes = []
periodos = []
for archivo in archivos:
    L, T = analisis(archivo)
    longitudes.append(L)
    periodos.append(T)
longitudes = np.array(longitudes)
periodos = np.array(periodos)

longitudes

array([2., 1.])

periodos

array([1.225, 1.225])

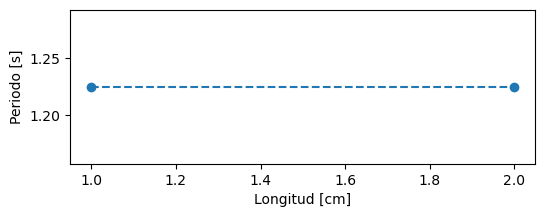

Y graficar como varia el periodo con la longitud:

plt.figure(figsize=(6, 2))
plt.xlabel("Longitud [cm]")
plt.ylabel("Periodo [s]")
plt.plot(longitudes, periodos, "o--")

[<matplotlib.lines.Line2D at 0x7f51d95c7010>]

También se puede hacer así:

resultados = np.array([analisis(archivo) for archivo in archivos])

resultados

array([[2.   , 1.225],
       [1.   , 1.225]])

y después tomar cada columna por separado:

resultados[:, 0]

array([2., 1.])
